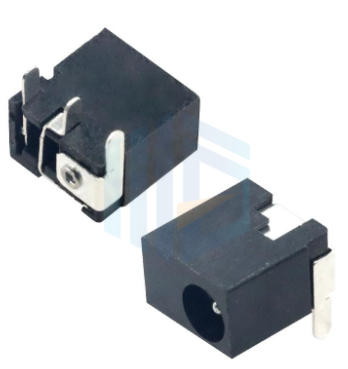

在电子设备高密度集成与极端环境应用背景下,DIP电源插座的热应力问题成为影响可靠性的关键因素。焊接过程中,PCB与插座引脚的热膨胀系数(CTE)失配易导致焊点开裂,尤其在航天、汽车电子等-40℃至125℃热循环场景中更为显著。通过有限元分析(FEA)结合实验验证,可实现热应力的精准优化。
热应力来源与建模,DIP插座热应力主要源于三方面:一是PCB基材(CTE≈14-17 ppm/℃)与铜引脚(CTE≈17 ppm/℃)的膨胀差异;二是焊接过程中局部高温(280-360℃)引发的瞬态热梯度;三是高功率元件(如MOSFET)散热不良导致的局部热集中。采用ANSYS Workbench建立三维模型,定义材料参数(如弹性模量、泊松比),施加热源载荷与边界条件,可模拟焊接及热循环下的应力分布。
优化策略与验证,研究显示,适当增加插座高度可降低焊接热应力。通过有限元迭代优化,将插座高度从3.2mm提升至4.5mm后,引脚根部最大应力从82MPa降至56MPa,降幅达32%。此外,采用对称PCB叠层结构(信号层-GND散热层-电源层-信号层)可减少热膨胀不均匀导致的翘曲问题。实验验证表明,优化后的插座在1000次热循环后焊点裂纹率从18%降至2%,可靠性显著提升。
