电源插座从DIP到SMT封装技术的演进与挑战

电源插座封装技术历经数十年发展，从双列直插式封装（DIP）到表面贴装技术（SMT），不仅改变了电子设备的制造方式，更推动了行业向微型化、高密度化方向演进。

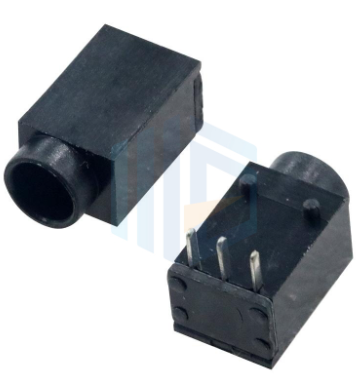

DIP封装作为早期主流技术，采用双列引脚设计，通过穿孔焊接实现与PCB的连接。其结构简单、兼容性强，但引脚易在插拔中受损，且封装体积较大，难以满足现代设备对空间效率的追求。1980年代后，随着集成电路向高密度发展，DIP逐渐被SMT取代。

SMT技术通过将元器件直接贴装于PCB表面，省去了穿孔工序，显著提升了组装密度与生产效率。对于电源插座而言，SMT封装实现了更小的体积、更轻的重量，同时降低了接触电阻，提升了电气性能。例如，现代智能手机中的电源插座普遍采用SMT封装，厚度可压缩至1mm以内，且支持自动化生产，良率大幅提升。

然而，技术演进也带来新挑战。SMT对PCB平整度、焊接工艺要求极高，微小偏移即可能导致虚焊。此外，高密度封装下的热管理问题日益突出，需通过新型散热材料与结构设计加以解决。未来，随着Chiplet与3D封装技术的普及，电源插座封装将向更集成化、智能化的方向发展。
