电源插座的封装结构与电气性能优化分析

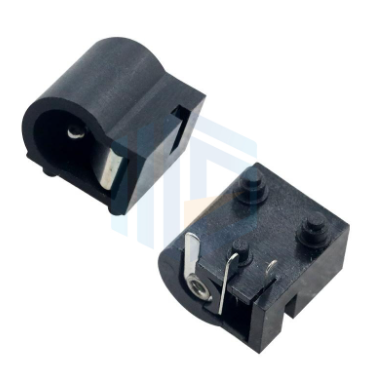

电源插座作为传统电子封装技术的代表，其封装结构与电气性能优化一直是行业关注的焦点。电源插座通常采用塑料或陶瓷封装体，两侧延伸出平行引脚，通过穿透PCB板实现机械固定与电气连接。这种结构简单直观，便于手工焊接和自动化生产，广泛应用于工业控制、通信设备等领域。

在封装结构优化方面，现代电源插座通过引入多点接触设计，如多瓣式弹性接触结构，显著提升了接触面积与稳定性，有效降低了接触电阻。同时，采用高导铜或铜合金材料，结合表面镀银/镀镍工艺，进一步增强了导电性能与抗腐蚀能力。

电气性能优化方面，电源插座通过优化引脚布局与PCB走线设计，减少了寄生电容与电感，提升了信号传输的稳定性。此外，通过热管理优化，如热脱耦设计与散热片应用，有效控制了温升，延长了产品寿命。实验数据显示，优化后的电源插座在32A电流下，温升可控制在30K以内，远优于行业标准。

未来，随着电子设备对高性能、高可靠性的需求不断提升，电源插座的封装结构与电气性能优化将持续深入，为工业自动化、新能源等领域提供更稳定、更高效的电源连接解决方案。
