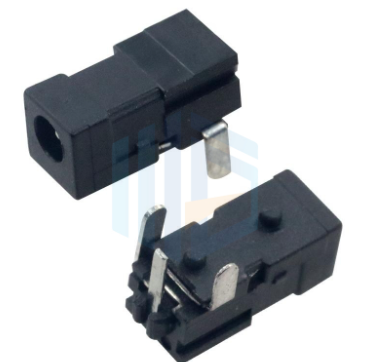

DIP电源插座的IEC标准符合性测试方法与案例解析

DIP（双列直插式）电源插座的IEC标准符合性测试是保障其安全性和可靠性的关键环节。根据IEC 60884-1《插头插座和连接器的安全要求》及IEC 61000-4-11《电压暂降、短时中断和电压变化抗扰度试验》等标准，测试方法涵盖电气性能、机械性能及环境适应性三大维度。

电气性能测试包括绝缘电阻测试、耐电强度测试和接触电阻测试。例如，使用500V直流电压测试绝缘电阻，要求值≥5MΩ；耐电强度测试则施加2kV交流电压持续1分钟，确保无击穿现象。接触电阻测试通过微欧计测量触点间电阻，标准值通常≤50mΩ。

机械性能测试聚焦插拔力与寿命。以插拔力测试仪模拟10次插拔循环，要求单次插拔力在5-20N范围内，确保连接稳固且无过度磨损。寿命测试则模拟长期使用，通过自动化设备完成5000次插拔后，触点接触电阻增量需≤10%。

环境适应性测试涵盖温度循环与阻燃性验证。例如，将插座置于-40℃至125℃温度箱中完成10个循环，观察外壳无开裂；阻燃性测试按UL94 V-0标准，要求材料燃烧后10秒内自熄。

案例解析：某企业生产的DIP插座在测试中因接触电阻超标（实测65mΩ）被判定不合格。经分析发现触点镀层厚度不足，优化电镀工艺后复测达标。此案例凸显了标准测试对产品质量的把关作用。
