防水DC插座如何适配可穿戴设备小型化需求？

随着可穿戴设备向极致轻薄化发展，防水DC插座的微型化与集成化成为技术突破的关键。传统插座受限于体积与防水性能的矛盾，难以满足智能手表、健康监测手环等设备的需求，而新一代技术通过材料、结构与工艺的革新，实现了功能与形态的双重突破。

材料创新是微型化的基础。采用高强度、低密度的液晶高分子（LCP）材料替代传统塑料，可在保证机械强度的同时，将插座外壳厚度缩减30%以上。东莞厂商研发的液态硅胶注塑技术，通过分子级密封层填充内部缝隙，在0.5mm级间隙内实现IP68级防水，彻底解决小型化带来的密封难题。

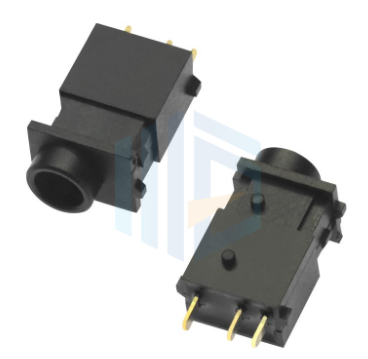

结构优化突破空间限制。多层嵌套式设计成为主流方案：外层采用0.2mm超薄不锈钢冲压成型，内嵌防水透气膜平衡气压，核心导电端子通过微缩精密模具实现0.3mm间距布局。例如某企业开发的板上型防水DC插座，通过引脚定义优化，将传统5组件结构压缩为3层复合体，体积减少65%的同时，电流承载能力提升至3A，适配智能眼镜等微型设备。

集成化封装提升可靠性。SiP（系统级封装）技术将电源管理芯片、保护电路与接口模块集成于单芯片中，配合WLCSP（晶圆级芯片封装）工艺，使插座控制单元尺寸缩小至2mm×2mm。某款医疗级可穿戴设备采用的集成化方案，通过板对板连接器与柔性电路板（FPC）直连，消除传统线缆接口，实现整机防水性能从IPX4到IP67的跃升。

工艺升级保障量产一致性。自动化装配线搭载机器视觉系统，可在0.01mm精度下完成密封圈安装与激光焊接，产品良率提升至99.8%。严苛的测试流程涵盖动态喷淋、深水浸泡及万次插拔循环，确保微型化设计不影响2000小时以上的使用寿命。

微型化与集成化并非简单的尺寸压缩，而是通过材料、结构与工艺的系统创新，重构防水DC插座的技术体系。这一趋势正推动可穿戴设备向更精密、更可靠的方向演进，为医疗监测、运动追踪等场景提供底层支撑。
